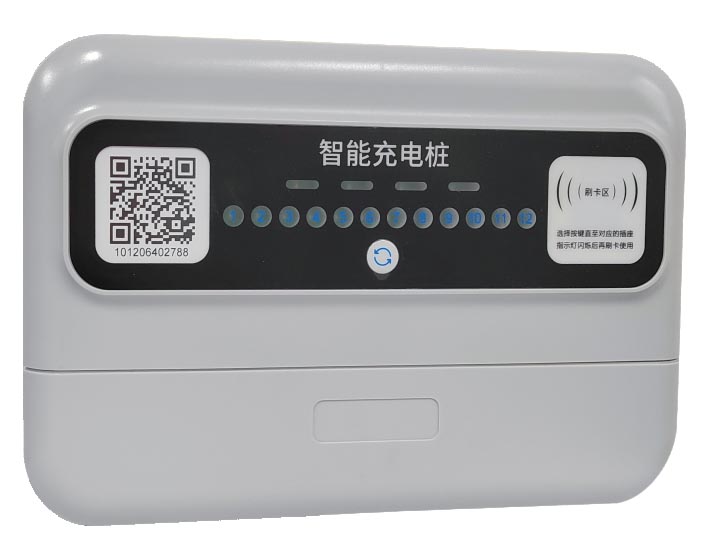

感謝使用智能充電樁,本產品是融合了智能安全充電技術和物聯網技術的新一代產品,室內或戶外均可安裝,12路接口設計,最多可同時為12臺設備充電。本公司為您提供國內領先的電動車充電物聯網智能解決方案,實現電動車安全、智能充電。
產品規格
產品名稱:智能充電樁
產品型號:XYG-12
額定電壓:AC220V/50HZ
待機功率:小于3W滿載
最大電流:20A滿載
最大功率:4000W單路
最大功率:1500W
外接路數:12路交流
外殼材質:阻燃ABS
防護等級:IP54
環境溫度:-25~+50°C
主機尺寸:342x232x60mm

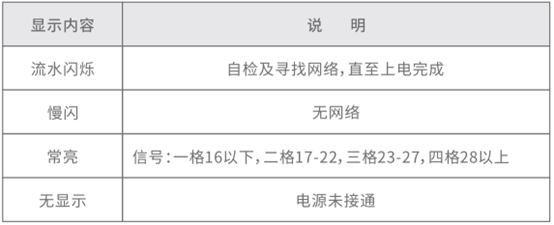

指示燈說明
注意:
信號強度>二格以上允許安裝,如達不到請移動充電樁,直至信號達到安裝標準。
安裝步驟
1、把1個膨脹螺栓固定在墻上，螺釘頭露出5mm。
2、充電樁背面頂端掛孔對準螺釘，掛上充電樁。
3、擰開防盜螺釘，打開維修板。
4、用工具捅開兩側螺釘孔，分別使用膨脹螺栓固定，
5、插座與充電樁線纜連接，連接前先用火/零線標簽進行線纜標識
電源進線連接，務必在電源進線前端加裝空氣開關和漏電保護開關(20A)6、0
7、進行通電測試。
8、測試合格，安裝上維修板。

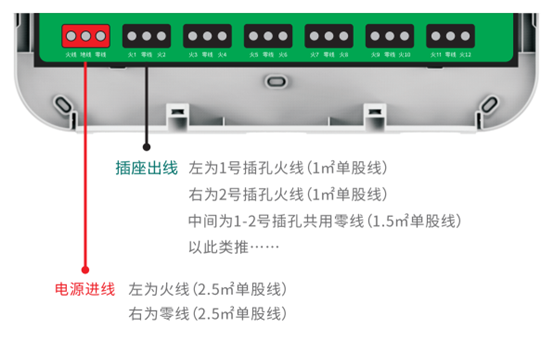

接線說明

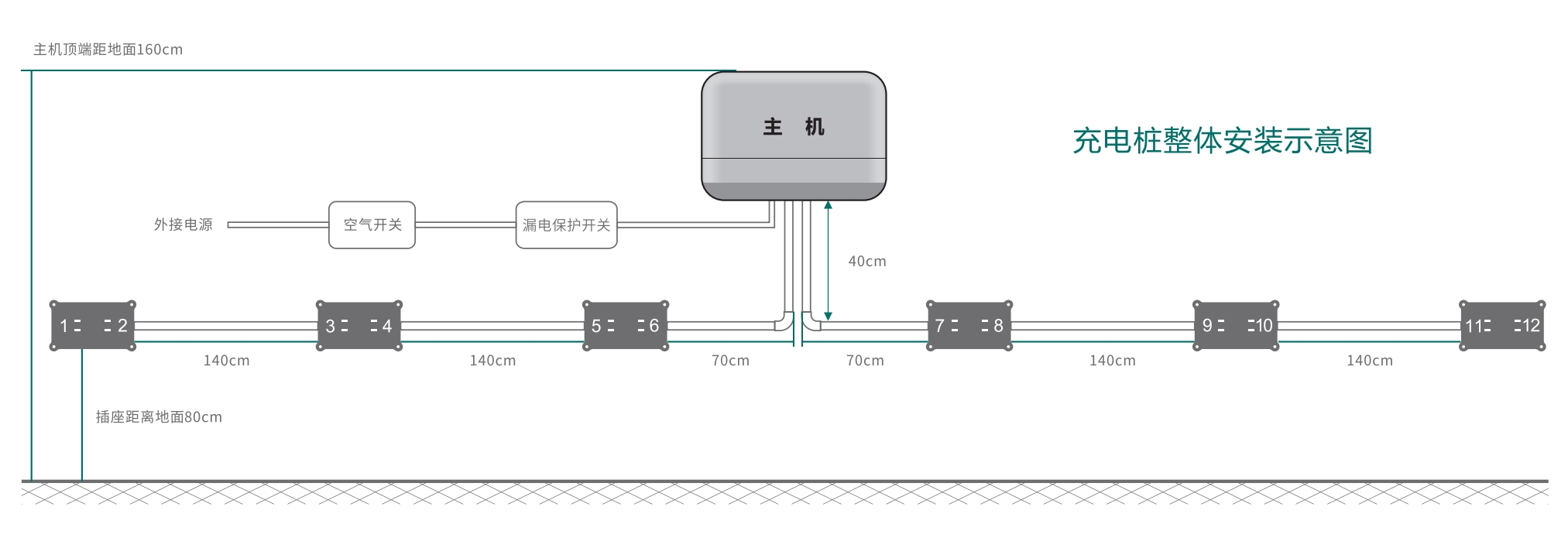

安裝示意圖
注意事項
1、充電樁不應安裝在易燃易爆、地勢低洼和可能積水的場所。
2、安裝環境要求清潔,要求通風良好。
3、避免在極端溫度下使用。
4、請勿直接接觸雨水。
5、務必在電源進線前端加裝空氣開關和漏電保護開關(20A)。
6、所接的充電設備總功率及支路充電功率不得超過額定功率。
7、安裝人員需有電工相關資質。
8、請不要自行拆解或維修本產品,以免造成產品損壞及人身傷害。
